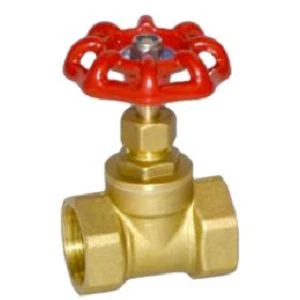

Falf Globe Pres Unedig
Rheoli Llif Manwl ar gyfer Systemau Critigol
Manylebau Technegol
Deunydd ac Ardystio
Corff: Plwm-Pres Rhad ac Am Ddim (CuZn39Pb3)
Cydymffurfiaeth: RoHS/REACH/NSF-61/ASME B16.34
Paramedrau Perfformiad
| Eiddo | Gwerth | Safon Prawf |
|---|---|---|
| Graddfa Pwysau | 300 PSI @ 180 gradd | ASME B16.34 |
| Amrediad Tymheredd | -20 gradd i 180 gradd | EN 12266-1 Dosbarth A |
| Dosbarth Gollyngiadau | Sedd: Dosbarth IV, Coesyn: A | API 598 |
| Cyfernod Llif (Cv) | 8.2 (1") i 132 (4") | ISA 75.01.01 |
| Bywyd Beicio | 15,000+ cylchred strôc llawn | MSS SP-61 |
Manteision Peirianneg
1. Rheoli Llif Precision
Mae symudiad coesyn llinellol yn galluogi cywirdeb llif o ±2%.
Mae dyluniad disg parabolig yn lleihau cynnwrf 35% yn erbyn globau safonol
Gweithrediad trorym isel (Llai na neu'n hafal i 18 N·m @ 300 PSI)
2. Bywyd Gwasanaeth Estynedig
-Canllaw coesyn/coesyn CNC (goddefiant ±0.02mm)
Seliau sedd RPTFE amnewidiol (Viton® dewisol)
Straen-castio corff wedi'i leddfu fesul ASTM B584
3. Integreiddio Cyffredinol
Trywyddau: NPT/BSPP 1/4" i 4" (ANSI B1.20.1/BS 21)
Cysylltiadau diwedd: Weldio soced/Flange (ASME B16.5) ar gais
Matrics Cymhwysiad Diwydiant
| Sector | Achosion Defnydd Critigol | Dilysu Perfformiad |
|---|---|---|
| Cynhyrchu Pwer | Rheoli ffordd osgoi stêm | Cydnawsedd stêm dirlawn 200 gradd |
| Proses Gemegol | Dosio asid (hyd at 20% H₂SO₄) | PTFE-dewis pacio coesyn wedi'i selio |
| Trin Dwr | RO ynysu sgid | Ardystiad dŵr yfed NSF-61 |
| HVAC | Cydbwyso dŵr oer | Cywirdeb CV ±3% ar draws 10-90% agored |
Gweithgynhyrchu ac Ansawdd
Proses Gynhyrchu
-castio tywod fesul ASTM B584 Gradd C87850
Peiriannu CNC 5-echel o arwynebau critigol
Prawf hydrostatig 100% @ 450 PSI (graddfa 1.5x)
Caledu coesyn: 45-50 HRC (ISO 6508)
Sicrwydd Ansawdd
Arolygiad dimensiwn: CMM ± 0.01mm (ISO 10360)
Ardystio deunydd: Adroddiadau prawf melin fesul EN 10204 3.1
Olrhain: Laser-ID unigryw y falf wedi'i ysgythru
Rhaglen Gaffael
Opsiynau Addasu
Meintiau: 1/4" i 8" (wyneb ASME B16.10 yn-wyneb)
Actuation: Blwch gêr / pad ISO 5211 ar gyfer rheolaeth niwmatig
Arbennig: Triniaeth cryogenig (-196 gradd), archwiliad pelydr-X
Telerau Cyflenwi
| Math o Archeb | Amser Arweiniol | MOQ | Gostyngiad |
|---|---|---|---|
| Safonol | 15 diwrnod | 100 pcs | - |
| Custom | 25 diwrnod | 50 pcs | 10% i ffwrdd Yn fwy na neu'n hafal i 200 |
| Prosiect Swmp | Trafodadwy | 500+ cyfrifiadur | haen 15-22%. |
Logisteg
FOB: Houston/Taipei/Rotterdam
Pecynnu allforio: amddiffyniad cyrydiad VCI
Cynnig Gwerth OEM
Gostyngiad Cost Cylch Bywyd
Amser cymedrig rhwng cynnal a chadw (MTBM): 7 mlynedd
Gostyngiad pwysedd 30% yn is yn erbyn falfiau giât
Cynnwys deunydd ailgylchadwy 100%.
Cymorth Technegol
Adroddiadau efelychu llif CFD ar gais
Siartiau torque gosod fesul maint / pwysau
Ffeiliau 3D STEP ar gyfer cynllunio integreiddio
Dogfennau Cydymffurfiaeth
Cyfarwyddeb Offer Pwysedd: PED 2014/68/EU Modiwl H
Tystysgrifau Deunydd: EN 10204 3.1
Gweithdrefn Weldio: ASME IX (ar gyfer amrywiadau flanged)
NACE MR0175 ar gyfer gwasanaeth sur (dewisol)
